上海稳美厂家直销ZW32-12/630-20户内高压真空断路器

产品简介：

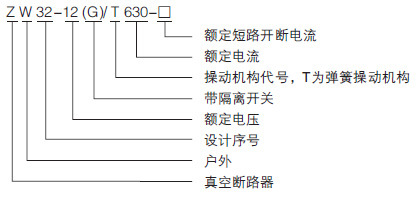

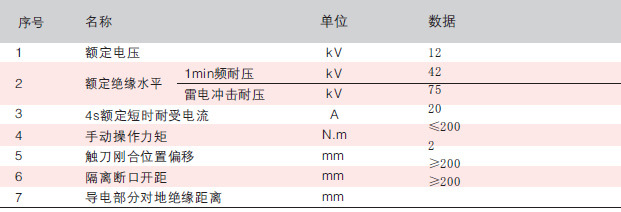

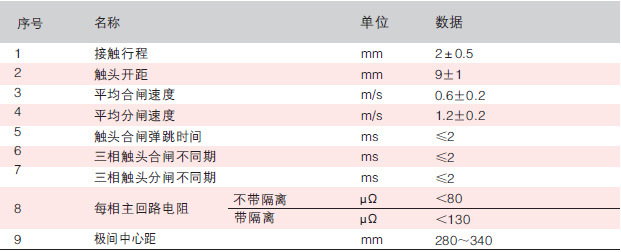

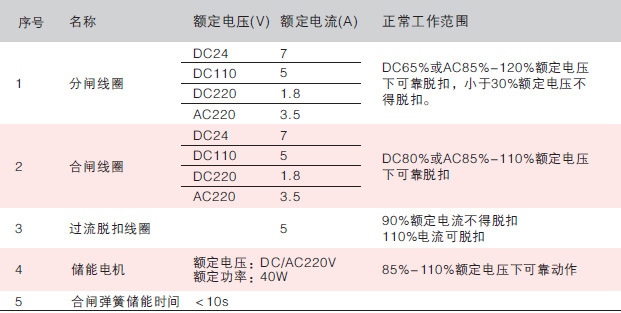

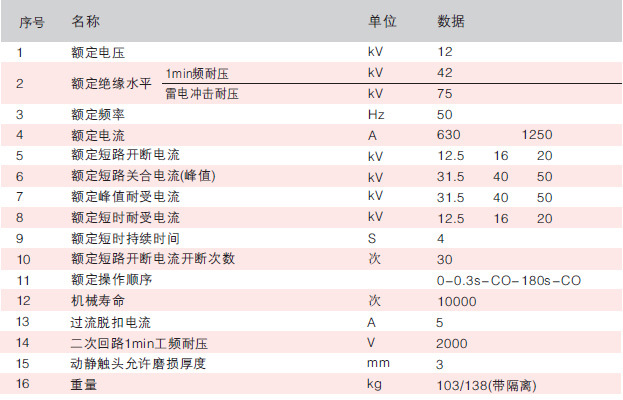

产品详情： 上海稳美电气欢迎您的询问 联系人：李经理 销售电话机： 1概述 ZW32-12系列户外交流高压真空断路器（以下简称“断路器”）是一种三相交流50hz户外高压开关装置，主要用以城乡电网的10kv户外配电系统中。分流和合并负载电流，用以过载电流和短路电流；它也可以在其他相近的地方使用。ZW32-12系列户外交流高压真空断路器相符国家标准，例如GB1984“交流高压断路器”和国际电工委员会IEC 60056“高压交流断路器”。 2.型号及意思 3.使用条件 3.1正常使用条件 a）环境温度：-40℃〜+40℃； b）海拔：不超过2000m； c）周围的空气也许被粉尘，烟雾，腐蚀性气体，蒸气或盐雾污染； d）风速不超过34m/s（相当于圆柱表面上的700pa）； e）开关装置和控制装置产生的振动或地动可以忽视不计； f）污染等级：ⅲ级。 3.2特别使用条件 断路器可以在不同于上述规定的正常使用条件下使用。此时，应与制造商协商用户的要求。 并达成共识。 3.3如果超过了上述正常使用条件，则用户应与制造商协商。 4.技术参数 4.1 断路器主要技术参数 4.2 断路器装配调整参数 4.3CTB弹簧操动机构主要技术参数 4.4ZW32户外真空断路器带隔离开关，除满足表1和表2的要求外，隔离开关部分还应满足表4的要求 5.断路器的结构特点 5.1 断路器采用三相支柱结构，具有安定确实的断裂性能，无燃烧爆炸险恶，免维护，体积小，重量轻，使用寿命长的特点。 5.2 断路器采用具有不错密封性能的全封闭结构，有助于改善防潮性和抗冷凝性，特别适当在严寒或湿润的地方使用。 5.3三相pillar和电流互感器采用进口室外环氧树脂固体绝缘，或使用内部环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温，耐紫外光，耐老化等特点。 5.4操动机构采用小型化弹簧操动机构，储能电机开闭功率低，能耗低；机构传动采用直动式传动方法，组件少，可靠性高。将操动机构置于在密闭的机器箱内，化解了操作机构生锈的疑问，提高了机构的可靠性。 5.5断路器的分合闸操作既可以手动操作也可以电动操作或远程控制，可以与智能控制器配合使用实现配电自动化，也可以与重合闸控制器结合构成自动重合闸切片器。 5.6断路器可以配备两相或三相电流互感器来展开过流或短路维护，还可以向智能控制器提供电流采集信号。可以根据用户要求安装测量用电流互感器。 5.7断路器可以从外部配备一个三相联动隔离开关。当隔离开关断开时，会出现显著的缝隙，并具有对断路器本体误联锁设备的保护。当断路器处于闭合位置时，隔离开关无法断开或闭合；只有在隔离刀全然闭合或全然开启时才能操作断路器。可以联接避雷器支柱绝缘子，容易维护。
