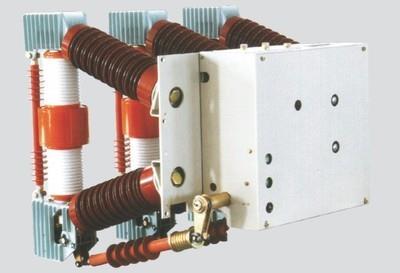

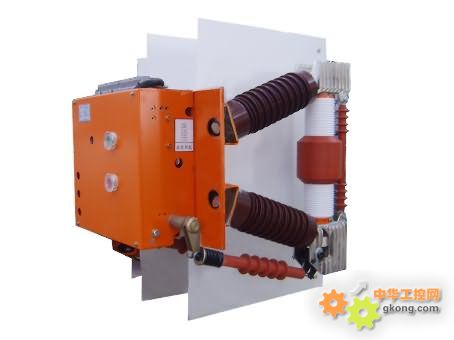

电工电气 高压真空断路器 ZN12-40.5户内高压真空断路器

产品简介：

产品详情：上海稳美电气有限公司联络对讲机：QQ： zn12-40.5系列断路器构造简便，技术参数高，分断能力强，操作功用齐备，动作确实，性能稳定，寿命长，容易维护，无爆炸凶险和污染。它适用于发电站，变电站，工业和采矿企业，例如输配电系统的控制或保护开关以及开关电容器组，特别适合于最主要负载中断和频繁运转的场合。 ZN12-40.5型断路器是三相交流50hz室内设备，额定电压为40.5kv。断路器和灭弧室系统的断路器机构设计为一体，专用西门子公司3AF型弹簧操动机构，采用两用电动机适用于交直流储能操作，也可以用于手动操作。该产品设计有350mm，400mm，460mm等各种相距。更方便用户与不同种类的开关柜配合用到。用于固定机柜xgn17-40.5，也可以用于JYN1-40.5和kyn10-40.5机柜。 zn12-40.5用到环境条件：1.环境温度：上限+40°c，下限-10°c，高山地区-25°c2.海拔：1000m；3，相对湿度：日平均值不大于95％；月均值90％以上；（+25℃）；饱和蒸汽压：日平均不超过2.2×10-3mpa，月平均不超过1.8×10-3mpa，4。振福：地震地震烈度不超过8度；5.不适用在易燃，易爆，化学腐蚀和剧烈振动的场地。zn12-40.5的技术参数： 项目单位参数 1额定电压kV40.5 2额定电流a125016002000 3额定短路开断电流kA2531.5 4动态稳定电流（峰值）kA6380 54s热稳定电流kA2531.5 6额定短路关合电流（峰值）kA6380 7额定短路电流的断开时间次 20 8额定工作次序分-0.3s-合分-180s-合分 9额定雷电冲击耐受电压（全波）kV185 101min工频耐受电压kV95 11截止时间ms50-85 12营业时间ms40-85 13机械寿命次 30000 14额定短路电流分断次数次 30 15储能电动机额定功率W 275 16储能时间s ≤15 17储能电动机额定电压V ≌110≌220 18分合闸电磁铁额定电压V ≌110≌220 19失压脱扣器额定电压V ≌110@220 20过流脱扣器额定电流A 5 21店铺协助开关额定电流aAC110，DC5 22触头容许磨损累积厚度mm3 ZN12-40.5型真空断路器可以匹配kyn-40.5，KYN-35，GBC-35型等系列开关柜的主开关。断路器作为可移动单元安装在开关柜的手推车上。断路器也可以安装在XGN-40.5开关柜中展开固定安装。专用的弹簧储能种类操动机构可以与交直流储能一同操作或手动操作。
